Советский шагомер "Заря"

Вот такое интересное устройство выпускал известный советский часовой завод. Этот шагомер спортивно-военного назначения подвешивается к ремню за предусмотренную подвеску. При каждом качании устройства центральная стрелка перемещается на одно деление.

В устройстве предусмотрен рычаг блокировки, а также кнопка обнуления показаний стрелок. Предел измерений - 10000 шагов.

Принцип действия

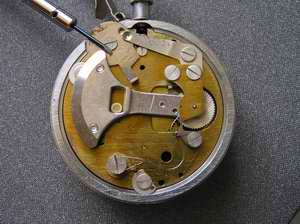

Качающийся подпружиненный груз за одно колебание переключает зубчатое колесо на один зуб. Колесо соединено с центральной стрелкой, от которой вращение передается на остальные стрелки посредством зубчатых колес с 10-кратным шагом.



Колебание груза шагомера.

Шагомер - довольно забавное механическое устройство. Конструкция напоминает старинные варианты часов с автоподзаводом, они также снабжались качающимся грузом, который заводил пружину.

Используются шагомеры для подсчета количества шагов во время спортивных тренировок или военно-строевой подготовки. Раньше они выпускались как отдельные устройства, теперь они реализуются как одна из функций в специализированных электронных наручных часах.

P.S. Фото механизма карманных часов Breguet с автоподзаводом.
