"Китайский дуплекс" с фальш-маятником

Louis Auguste Etienne-Guyot, Швейцария, 1880-е г.г.

Случайно удалось добыть редчайший механизм с весьма интересными особенностями. Это редкий дуплексный механизм с прыгающей секундой и декоративным маятником на цветном эмалевом циферблате. Сначала видео как все это работает, а ниже рассмотрим как оно устроено внутри.



Кажется, будто маятник, нарушая законы гравитации, качается в любых плоскостях.

Механизм является одной из вариаций машинок дуплексного типа для китайского рынка. Расположение колесной системы идентично другому механизму, который был в коллекции (ссылка), но над барабаном предусмотрен дополнительный мост для большей устойчивости к износу осей. И баланс более позднего типа, термокомпенсированный с винтиками.



На плате клеймо A.E.G – по каталогу соответствует Louis Auguste Etienne-Guyot.
Марка зарегистрирована с 1880-1881 года.




Самое приятное – целый эмалевый циферблат, без единого дефекта.

Циферблат смещен вверх, роспись прорисована вручную имитирует каминные часики с мраморными колоннами. Выполнено со вкусом, ничего лишнего. Сквозная апертура для маятника окантована бронзовой рамочкой.

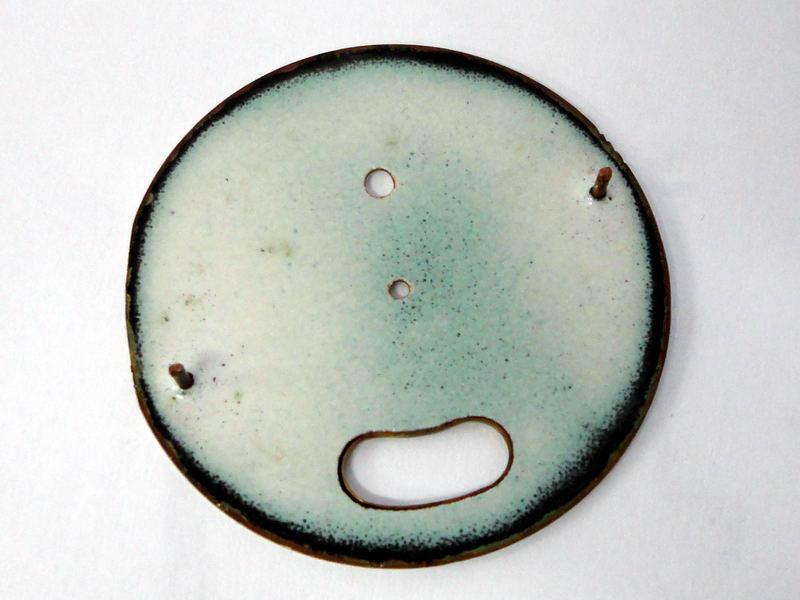

С задней стороны циферблата традиционная контрэмаль и ножки для крепления.

Как работает этот маятник?

Первая мысль – маятник приделали к вилке механизма. Но здесь нет вилки, это же дуплексный механизм!



Типичная форма дуплексного колеса с зубьями, как клешни краба. Отсюда название "крабовый дуплекс".




На оси баланса предусмотрен триб (зубчатое колесо), который и приводит гребенку маятника.
Ролик дуплекса стальной, без рубина.




Конечно, такая конструкция является паразитной и забирает часть энергии от  баланса.
Вот и маятник на гребенке сделан с противовесом для уравнивания усилия в разных положениях.


Интересный момент, качество исполнения автоматона (движущейся части) по уровню даже выше, чем качество самого механизма. Например, центральная секундная ось сделана без камня со стороны циферблата, а гребенка автоматона сделана на двух камнях. Сам маятничек очень тонкий, из фольги, чтобы уменьшить вес и инерцию.

Китайские дуплексные механизмы получили распространение в 1860-х годах, и часто покрывались гравировками (пример). Здесь, судя по клейму, получаются 1880-е годы, и в это время уже были распространены и доступны другие более надежные механизмы анкерного типа. Однако, производитель взял за основу старую схему, и доработал ее движущейся частью.

Часы были типичной швейцарской "игрушкой" для богатых покупателей из Азии. Очень ценились подобные часы в Китае, но могли себе их позволить только действительно богатые люди. Цветные циферблаты, музыка, движущиеся автоматоны, большие секундные стрелки – всё это атрибуты часов для Востока. Остается только догадываться, какой был корпус. Наверняка корпус был золотой, и давным-давно пропал в ломбардах. Повезло, что машина сохранилась так хорошо, можно будет обратно сделать хорошие коллекционные часы.



Корпус

Подобрал хороший карманный корпус, сделал крепежи, и часы обрели новый "домик".

Корпус толстенький, никелевый сплав.




Внутри корпуса загадочное клеймо с единорогом и львом, дополняет китайскую тему механизма.




Внутренняя крышка-пыльник не совпадала по отверстиям, за что была высверлена и заменена стеклом с отверстиями под ключ.



После обслуживания часы ходят в пределах 1-2 минут/сутки, что исключительно хорошо для такого старого механизма.

Дополнительно:
        Аналогичные часы в оригинальном золотом корпусе
        Клеймо A.E.G.
        Похожий калибр "китайский дуплекс"
        Подобные часы для китайского рынка на Antiquorum
