Пример: Ремонт и изготовление нового стекла для часов URWERK 103

Обзор модулей и конструктивных особенностей модели URWERK 103

Такое может произойти с любыми часами, но тут случай особенный. По словам владельца, наш пациент упал с третьего этажа на асфальт. Швейцарский URWERK калибр 103 – весьма грамотно и надёжно задуманные часы, но третий этаж – это аргумент. Разбилось сапфировое стекло, отломалось одно ушко для ремня, механизм остановился.

Ремонт разбитых часов URWERK

URWERK, лимитированная номерная модель 103, белое золото.
Стоимость полного ремонта с заменой стекла в Швейцарии более 5000$...

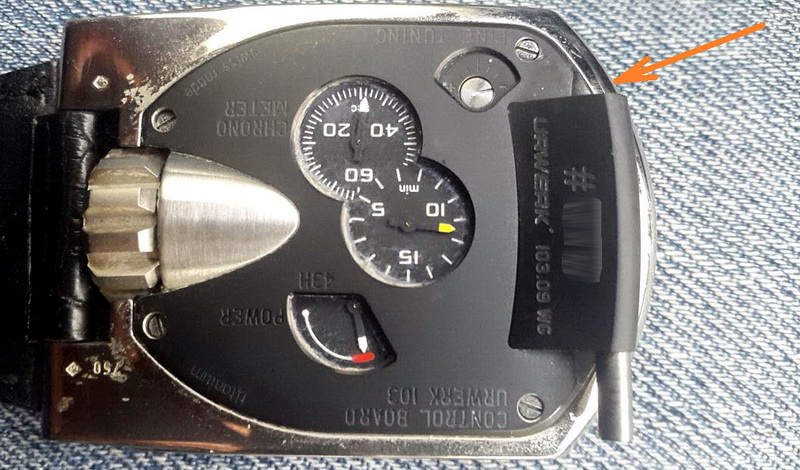

От сильного удара также сломалась шпилька, державшая ремень.

Первым делом разбираем часы. Если механизм работает с разбитым стеклом, опасность для него представляет не столько пыль снаружи, сколько микроскопические осколки стекла, разлетевшиеся внутри корпуса, попадающие в зубья и оси, и способные вызвать царапины, задиры, выработку металла.

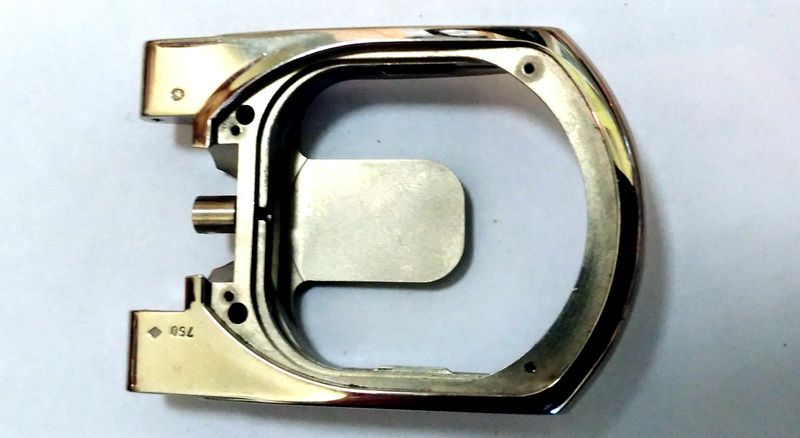

Корпус часов URWERK, белое золото

Разбираем часы для чистки, промываем от микро-осколков стекла.
Корпус также полируем в разборе, отдельно от остальных деталей.

Нельзя заставлять часы ходить после инцидента с разбитым стеклом, требуется чистка и промывка от осколков с полной разборкой машины.

Ремонт механизма, сложный калибр-сэндвич URWERK UR-103

Рассмотрим конструкцию изнутри – то, что обычно не показывают в каталогах.

На начальной стадии карьеры фирмы, сложную техническую задумку конструкторы реализовали на стандартном швейцарском механизме ETA 7001 Peseux. Решение хорошее, потому что к базовому механизму легко найти запчасти, и разработчикам не требуется тратить производственные мощности на банальные узлы (барабан, анкерный спуск, система перевода стрелок и т.д.). Конструкторы сосредоточили внимание на компликации, и благодаря концентрации усилий выполнили работу на совесть.

Стоит отметить, что в более поздних моделях создатели часов URWERK полностью интегрировали механизм и сделали все детали на одной базе своей конструкции. Тем интереснее смотреть относительно ранний калибр 103, по нему виден ход конструкторской мысли.

Разбираем механизм и смотрим по частям.

Ремонт швейцарских часов URWERK

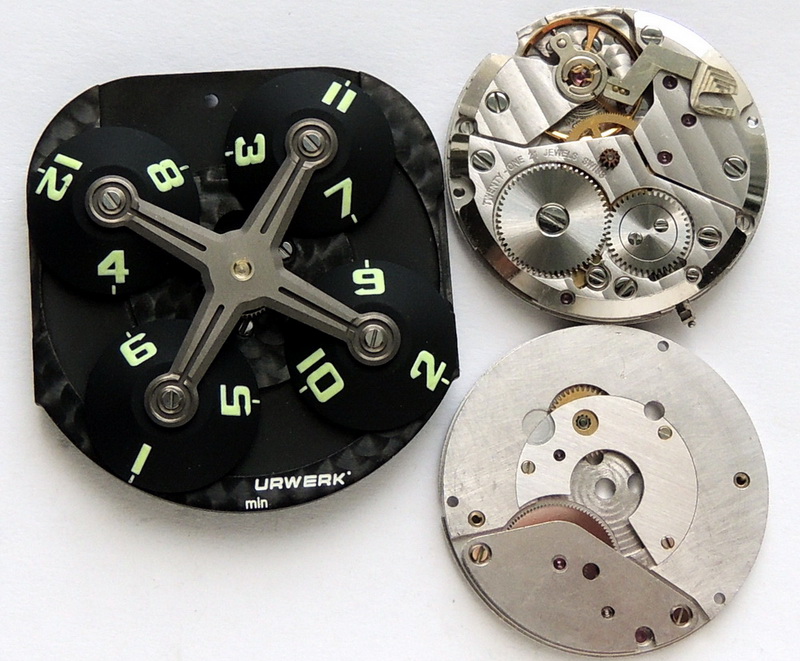

Калибр 103 состоит из трёх соединённых модулей, каждый модуль на практике является отдельным устройством.
Спереди на фасаде мы видим цифровые диски-конусы, они заменяют часовую стрелку.
Каретка медленно вращается базовым механизмом, и диски-конусы показывают текущий час.

Устройство и принцип работы часов URWERK 103

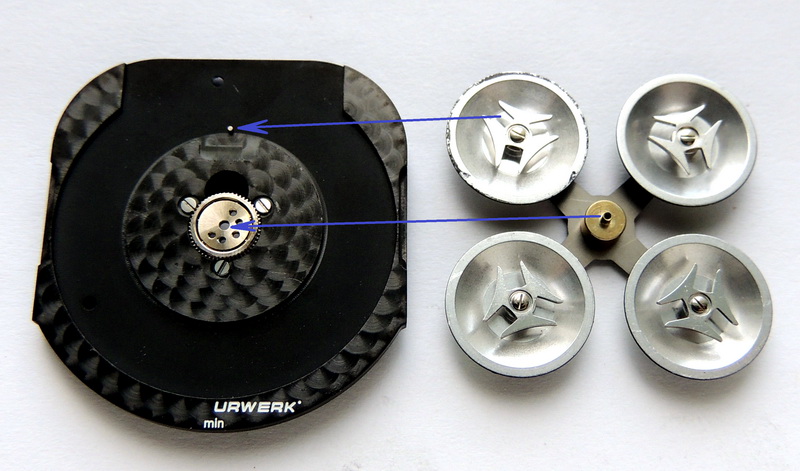

Цифровые конусы из лёгкого сплава, магний или алюминий, снизу мальтийские кресты.
Центральная ось на подшипнике, мальтийские кресты переключаются штифтом в плате.

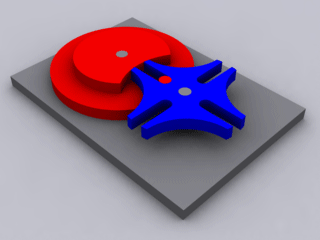

Принцип работы индикации механизма URWERK основан на классическом механическом примитиве "мальтийский крест" (картинка справа). Однако, в часах система работает слегка наизнанку – на каретке вращается сам мальтийский крест, и проходя мимо штифта, переключается ровно на один сектор, на одну цифру. Переключение фиксируется надёжно как вперёд, так и назад.

Ниже можно увидеть видео работы системы в первичном разобранном состоянии. Каретка приводится во вращение базовым механизмом, но один оборот должен происходить за период 4 часа, то есть вращение должно замедляться в 4 раза.

Далее рассмотрим доработки базового калибра и связь с мануфактурными модулями "сэндвича".
Базовый калибр Peseux стоит в часах задом-наперёд для реверса направления вращения каретки индикации.

Ремонт модуля часов URWERK

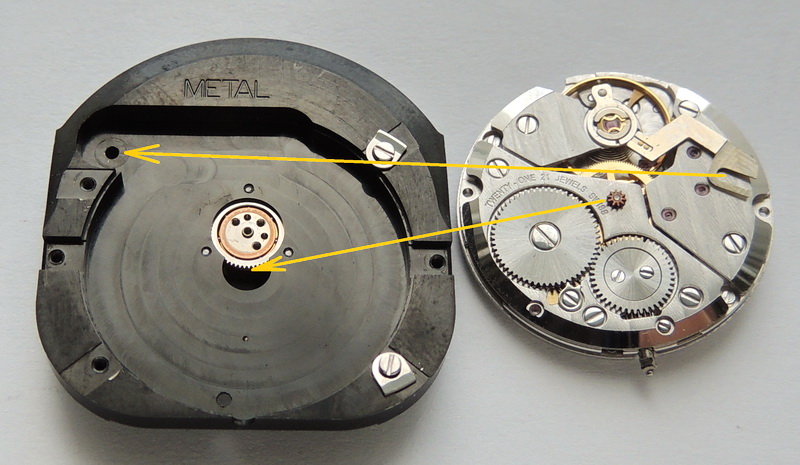

Механизм передаёт движение через центральную ось через передачу-редуктор 4:1.
Редуктор помимо замедления меняет направление вращения, поэтому машина стоит задом-наперёд.
С задней стороны для этого выведен зубчатый триб, это первая доработка калибра.
Также переделан регулятор точности, чтобы вывести его на заднюю крышку.

Ремонт механизма часов URWERK, как устроен фирменный мануфактурный модуль

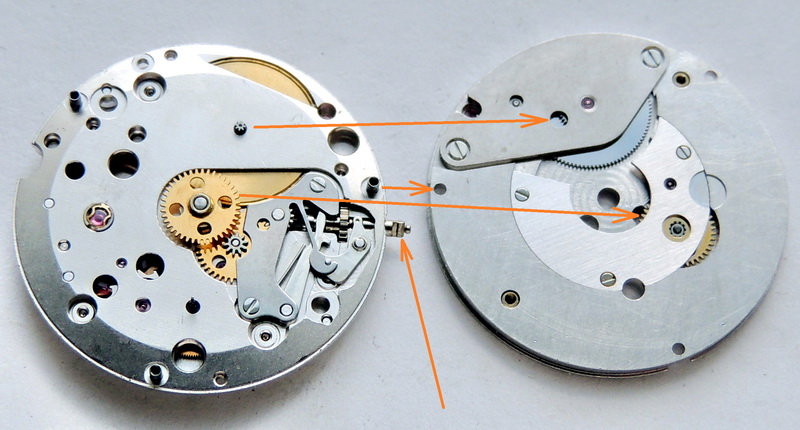

С передней стороны механизма стоит второй модуль, на нём выполнена индикация запаса хода.
Доработана ось-карре барабана, на ней добавлен зубчатый триб.
Добавлены стойки для крепления модуля, изменён заводной вал.

К счастью, непоправимых поломок в механизме не случилось. Модули достойно выдержали удар, сломалась только одна ось-стойка. Намного интереснее посмотреть, как изготовить стекло в такие сложные часы.

Замена стекла для часов Urwerk

Стекло в часах URWERK вклеено на специальный клей, поэтому при изготовлении надо соблюсти размеры и оставить по кругу около 0.06-0.12 мм зазор для клея ультрафиолетового отверждения.

В связи с зашкаливающей стоимостью ремонта в официальном швейцарском сервисе (а ещё печальнее сроки ожидания с пересылками), было решено изготовить стекло не из сапфира, а из минерального стекла высокой чистоты с последующей закалкой в солевой ванне. Разумеется, минеральное стекло царапается легче сапфирового, но при умеренно-аккуратном ношении его хватает тоже надолго, к тому же минерал поддаётся полировке и царапины можно вывести. Разбиваются сапфиры и минералы совершенно одинаково, так что при следующем инциденте шансы у них равны. Порядок устроил владельца, значит действуем.

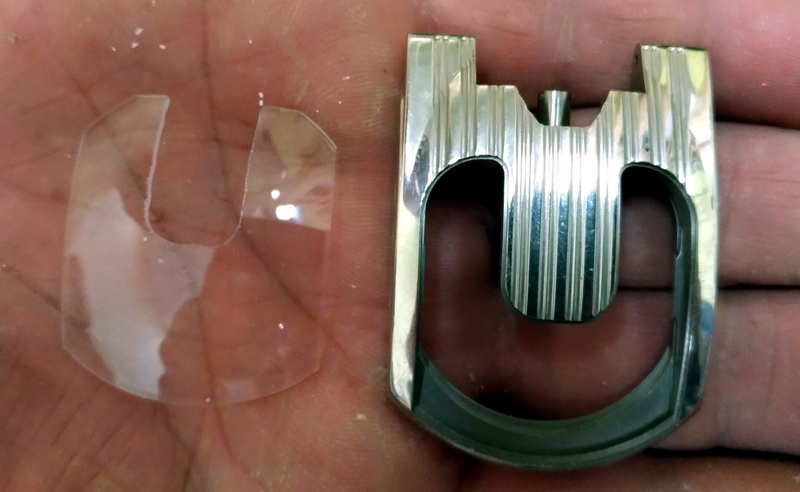

В первую очередь калибрами измеряется сферическая кривизна посадки стекла в корпусе. Из сферической заготовки соответствующей кривизны постепенно обтачивается деталь, ниже приведены этапы обточки стекла под посадочную площадку.

Замена стекла часов URWERK

Обтачиваются края стекла, проверяем как садится в посадку корпуса.
По каждому краю остаётся небольшой запас под финишную шлифовку и полировку.

Далее выбирается материал из серединки заготовки.

Заказное изготовление стекла для швейцарских часов URWERK

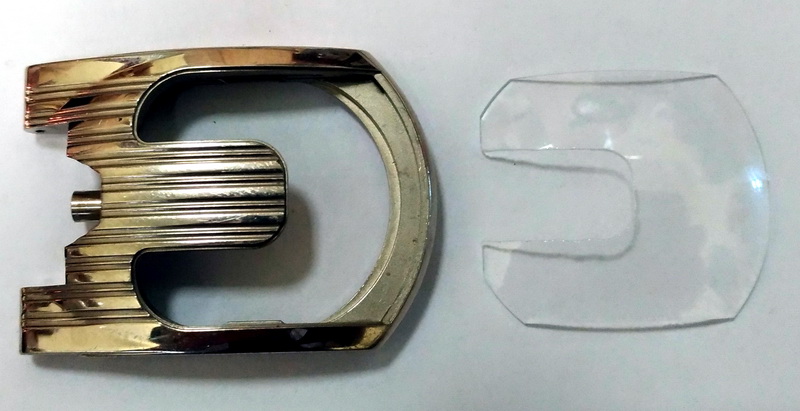

Постепенно форма приближается к требуемой.

Осталось подрезать уголки и отполировать все края, выведение ровной фаски.

Перед финальным вклеиванием стекла корпус также полируется, выводятся царапины.
С точки зрения поверхностей, корпус Urwerk относительно простой, обновление полировки выполняется за один вечер.

Полировка часов URWERK

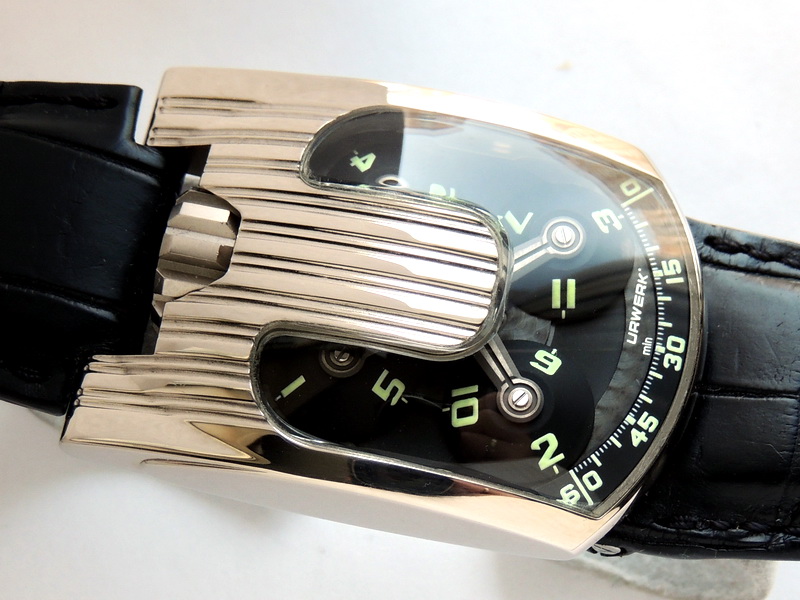

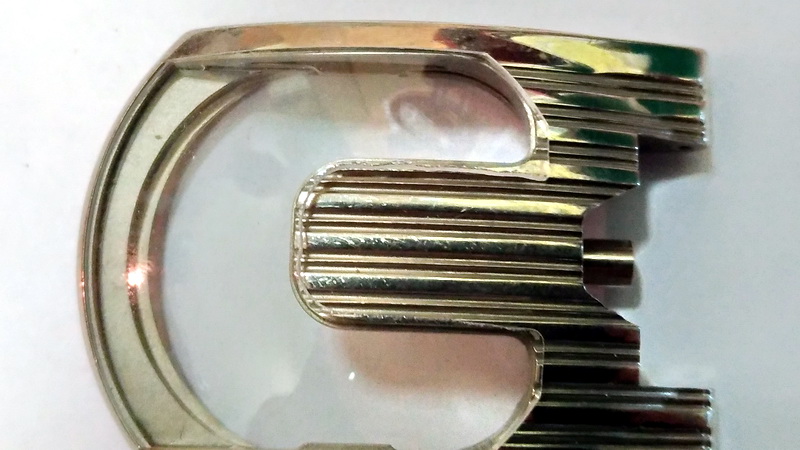

Края доведены, в полированном корпусе новое стекло смотрится правильно.

Выточена шпилька для ремешка – одна из простых деталей для изготовления на токарном станке.

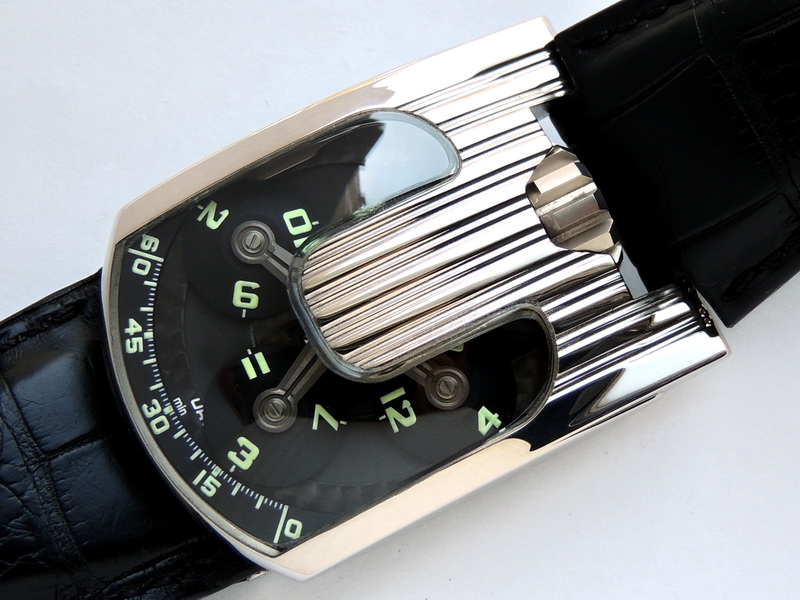

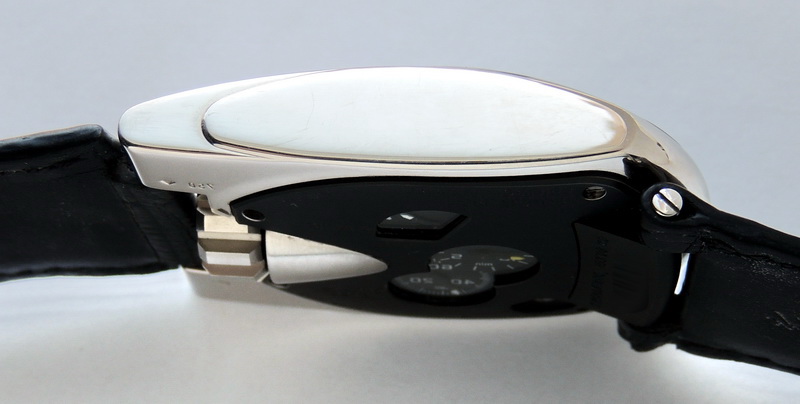

После ремонта URWERK снова в строю, живее всех живых!

Машинка понравилась, модули продуманы достойно, с хорошей ремонтопригодностью и качественным креплением. Несмотря на весьма тонкий чувствительный базовый калибр, модель 103 показывает себя с хорошей стороны в плане надёжности. Невиданные "внеземные" часы URWERK совершили революцию в швейцарском часовом мире, задали стиль громкой заявкой на нечто совершенно новое. И самое главное – модель удержала заявленную позицию благодаря высокому качеству разработки и реализации конструкции.
